产品介绍

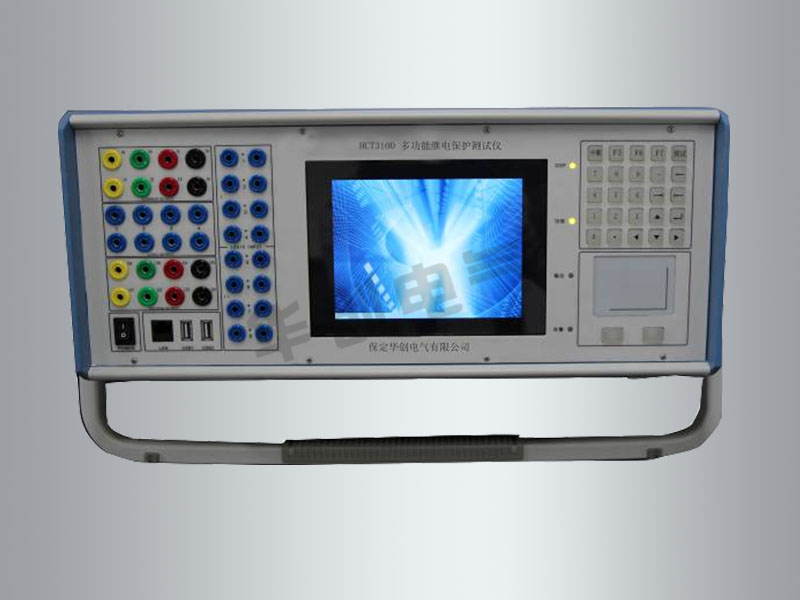

HCT3100多功能继电保护测试仪用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试准确。能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，肯有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器，是确保发电厂、变电站及线路安全运行的重要测试仪器。

测试软件Windows界面，功能齐全，界面友好，能完成各种继电保护装置的全面测试，自动生成试验数据库和试验报告，图文并茂，使用方便，是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。

技术参数及性能指标

交直流电流源

1.交流：输出最大流（RMS）：30A/相或40A/相；三相并联：90A或120A；最大输出功率：大于等于400VA/相或大于等于600VA/相；输出精度：0.1%（0.2-Max），小于1mA（1-200mA)；输出频率：0-1KHz。幅频特性：10-1000Hz范围幅度变化小于等于±1.5%

2.直流：输出最大电流：0-15A/相或0-20A/相；三相并联：45A或60A；最大输出功率：200W或250W连续运行；输出精度：0.5%。

3.其他分辨率：1mA；三路或六路有共用中性点的电流源；各相输出电流幅值、频率、相位独立调节；电流上升下降时间小于100μS；开路、过热、过载和失真自动检测保护。

交直流电压源

1.交流：输出最大电压（RMS）：125V/相，两相串联：0-250V；输出最大功率（额定电压）：大于等于75VA/相；输出精度：0.1%（0.5-125V）；输出频率：0-1KHz；幅频特性：10-1000Hz范围幅度变化小于等于±1.5%；第四路电压可设置为零序电压或任意设置。

2.直流：输出最大电压：0-150V/相，两相串联：0-300V；输出最大功率：100W连续运行；输出精度：0.5%。

3.其他：分辨率：1mA；三路或六路有共用中性点的电压源；各相输出电压幅值、频率、相位独立调节；电压上升下降时间小于100μS；短路、过热、过载和失真自动检测保护；

相位

相角范围：0°-360°；相角分辨率：0.001°；相角精度：±0.2°。

频率：

频率范围：0-1000Hz；频率精度：绝对偏差小于等于2mHz；分辨率：1mHz；能叠加2-20次任意幅值的谐波及直流。

同步性

电压电流同步性小于等于100μS。

开入量与时间计量要求

8对独立无极性输入端，空接点或0-250V电位计时器范围：1mS-9999.999S；分辨率：1mS。

开出量

4组可编程辅助空接点；接点容量：0-250V，0.5A。

独立辅助直流电源（部分型号配置）

DC110V/220V±10%独立辅助直流电源；容量：100W连续运行。

输入电源

AC220V±15%，50Hz，10A(Max)。
